Stazioni di pompaggio

Stazioni di pompaggio

In questa sezione sono raggruppati i Gruppi antincendio costruiti secondo le normative EN12845-UNI10779 con pompe del tipo base-giunto (IDROFIRE BG) verticali a stelo immerso e motore esterno, vertical turbine (IDROFIRE VTS); elettropompe sommerse (IDROFIRE SM).
Locali per l’alloggiamento esterno dei gruppi di pompaggio, costruiti secondo normativa UNI11292 (UNISHELT)
Sistemi integrati in acciaio da interro e da esterno, costruiti secondo normativa UNI11292.
Serbatoi di riserva idrica in acciaio ed in polietilene da interro e da esterno.

SISTEMI ANTINCENDIO
Gamma prodotti

– Gruppi antincendio costruiti secondo le normative EN12845- UNI10779 con pompe del tipo base-giunto (IDROFIRE BG) verticali a stelo immerso e motore esterno, vertical turbine (IDROFIRE VTS); elettropompe sommerse (IDROFIRE SM)
– Locali per l’alloggiamento esterno dei gruppi di pompaggio, costruiti secondo normativa UNI11292 (UNISHELT)
– Sistemi integrati in acciaio da interro e da esterno, costruiti secondo normativa UNI11292.
– Serbatoi di riserva idrica in acciaio ed in polietilene da interro e da esterno.

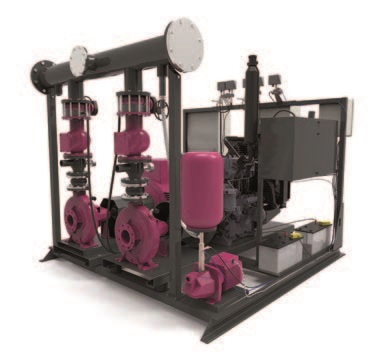

Idrofire BG IDROFIRE BG

Gruppi antincendio base-giunto
Disponibili nelle versioni:
– 1 Elettropompa di servizio + pilota
– 1 Elettropompa di servizio + 1 Elettropompa di riserva + pilota
– 1 Elettropompa di servizio + 1 Motopompa di riserva + pilota
– 1 Motopompa di servizio + pilota
– 1 Elettropompa di servizio (o di riserva)
– 1 Motopompa di servizio (o di riserva)

Portate: da 6 a 750 mc/h
Prevalenze: fino a 131 m
Potenze motori: da 4 a 315 kW

Idrofire VTS IDROFIRE VTS

Gruppi antincendio con pompe verticali a stelo immerso e motore esterno, vertical turbine ed elettropompa pilota sommersa
Disponibili nelle versioni:
– 1 Elettropompa di servizio + pilota
– 1 Elettropompa di servizio + 1 Elettropompa di riserva + pilota
– 1 Elettropompa di servizio + 1 Motopompa di riserva + pilota
– 1 Motopompa di servizio + pilota
– 1 Motopompa di servizio +1 Motopompa di riserva + pilota

Portate: da 15 a 342 mc/h
Prevalenze: fino a 164 m
Potenze motori: da 7,5 a 110 kW

Idrofire SM IDROFIRE SM

Gruppi antincendio con elettropompe sommerse
Disponibili nelle versioni:
– 1 Elettropompa di servizio + pilota
– 1 Elettropompa di servizio + 1 Elettropompa di riserva + pilota

Portate: da 5 a 162 mc/h
Prevalenze: fino a 141 m
Potenze motori: da 1,5 a 30 kW


LOCALI DA ESTERNO
Caratteristiche tecniche

Struttura in acciaio verniciato con vernice tumescente bianca, che sottoposta ad una temperatura di 200°C isola e protegge la struttura. Pareti laterali scorrevoli e facilmente smontabili (per le versioni UNISHELT60 e UNISCHELT60 TS) realizzate con pannelli sandwich R60. Chiusura posteriore, smontabile realizzata con pannelli sandwich R60. Porta frontale REI60. Tetto inclinato, completo di raccolta per le acque piovane, realizzato con pannelli sandwich R60.

COSTRUITI SECONDO NORMATIVA UNI11292

Unishelt60 UNISHELT60

Locale da esterno per l’alloggiamento di gruppi antincendio con pompe base- giunto (IDROFIRE BG).

La gamma UNISHELT è composta da 3 modelli che si differenziano per la loro larghezza e sono:
– UNISHELT60 B18
– UNISHELT60 B22
– UNISHELT60 B25
Ognuno di questi modelli viene prodotto in varie lunghezze, in base alle dimensioni del gruppo antincendio che verrà installato all’interno.

Unishelt60 TS UNISHELT60 TS

Locale da esterno con tetto smontabile per l’alloggiamento di gruppi antincendio con pompe vertical turbine (IDROFIRE VTS).

La gamma UNISHELT60 TS è composta da 3 modelli che si differenziano per la loro larghezza e sono:
– UNISHELT60 TS B18
– UNISHELT60 TS B22
– UNISHELT60 TS B25
Ognuno di questi modelli viene prodotto in varie lunghezze, in base alle dimensioni del gruppo antincendio che verrà installato all’interno.

Unishelt60 SLIM UNISHELT60 SLIM

Locale da esterno per l’alloggiamento di gruppi antincendio con pompe sommerse (IDROFIRE SM).

UNISHELT60 SLIM viene prodotto in un unico modello UNISHELT60 SLIM B20-10, adatto all’installazione di qualsiasi gruppo antincendio con elettropompe sommerse.


SISTEMI INTEGRATI
Sistema integrato da interro SISTEMI INTEGRATI DA INTERRO

Sistema ingrato in acciaio da interro PTS- IDROTANK composto da vano scala per accesso a cielo aperto, vano tecnico per alloggio gruppo antincendio e riserva idrica.

Costruiti secondo la norma EN12845 UNI10779 – UNI11292.

Sistema integrato da interro SISTEMI INTEGRATI DA INTERRO

Sistema ingrato in acciaio da interro BTS- IDROTANK composto da box per accesso dall’esterno, vano tecnico per alloggio gruppo antincendio e riserva idrica.

Costruiti secondo la norma EN12845 UNI10779 – UNI11292.

Sistema integrato da esterno SISTEMI INTEGRATI DA ESTERNO

Sistema ingrato da esterno UNITANK composto da box per alloggio gruppo antincendio e riserva idrica in acciaio.

Costruiti secondo la norma EN12845 UNI10779 – UNI11292.

Serbatoio di riserva idrica SERBATOIO DI RISERVA IDRICA

Serbatoi di riserva idrica da interro e da esterno realizzati in acciaio al carbonio di prima scelta tipo S235JR o in polietilene.


SISTEMI DI PRESSURIZZAZIONE
Gruppi di pressurizzazione idrica:
DOMESTIC LINE, disponibile nei modelli:
– 2 elettropompe verticali con idraulica interna in noryl.
– 2 elettropompe orizzontali in acciaio inox.

INDUSTRIAL LINE, disponibile nei modelli:
– 2, 3 elettropompe verticali con idraulica interna in noryl e ghisa 2, 3 elettropompe verticali in acciaio inox.
– 2, 3 elettropompe orizzontali normalizzate in ghisa
(versione in bronzo o acciaio inox disponibile su richiesta).

Idropress PRE IDROPRESS PRE

GRUPPI DI PRESSURIZZAZIONE A VELOCITA’ FISSA

Logica di funzionamento:
Gruppi di pressurizzazione IDROPRESS PRE con quadro automatico comandato da pressostati 2-14 bar/diff. 1-4 (uno per ogni pompa), in cascata sequenziale. Per ottimizzare il funzionamento di tutte le pompe, il quadro prevede un avviamento delle stesse in alternanza. In questo modo si garantisce un bilanciamento del carico di lavoro in uguale misura su tutte le pompe

Idropress VAR IDROPRESS VAR

GRUPPI DI PRESSURIZZAZIONE A VELOCITA’ VARIABILE

Logica di funzionamento:
Quadro automatico con 1 inverter che comanda e regola, tramite trasduttore di pressione, la prima pompa in base alla portata d’acqua richiesta, mantenendo nell’impianto la pressione costante. Al variare della richiesta di acqua si attiva automaticamente in sequenza (con avviamento diretto o stella triangolo) la seconda e le eventuali successive pompe. Per ottimizzare il funzionamento di tutte le pompe, il quadro prevede un avviamento delle stesse in alternanza.

Fluivar FLUIVAR

Inverter a passaggio d’acqua installato sulla mandata di ciascuna pompa.

Logica di funzionamento:
L’inverter comanda, regola e protegge, trami-te trasduttore di pressione, la propria pompa in base alla portata d’acqua richiesta, man-tenendo nell’impianto la pressione costante. Al variare della portata richiesta il lavoro sarà distribuito sulle altre pompe che compongono il gruppo (ognuna comandata da inverter). In caso di guasto di un’unità del gruppo, le rimanenti pompe continuano a funzionare.

Ecovar ECOVAR

Inverter installato a bordo motore di ciascuna elettropompa.

Logica di funzionamento:
L’inverter comanda, regola e protegge, tramite trasduttore di pressione, la propria pompa in base alla portata d’acqua richiesta, mantenendo nell’impianto la pressione costante. Al variare della portata richiesta il lavoro sarà distribuito sulle altre pompe che compongono il gruppo (ognuna comandata da inverter). In caso di guasto di un’unità del gruppo, le rimanenti pompe continuano a funzionare.
